Ультрофиолет своими руками.

Аватар пользователя иван
Россия
тольятти
Сообщения: 297
Ультрофиолет своими руками.

Лет восемь назад на родном хим-заводе платили плохо и я занимался обвязкой бассейнов тогда мне пришлось столкнуться с вопросом, "как запихнуть лампу в трубу, чтобы она горела и была проста в обслуживании и ремонтопригодна". Инета у меня не было, литературы никакой и пришлось включать голову. После долгих раздумий и экспериментов появилась вот такая (точнее подобная) штуковина.
Сделать ее можно за пятнадцать минут. Нужны следующие материалы:
тройник для трубы полипропиленовой 40 Х 25 Х 40 - 2шт
труба полипропиленовая 1метр либо канализационная D40мм (как у меня),
либо водопроводная PN10 D40мм (разница в расстоянии между лампой и стенкой трубы у канализационной оно приблизительно 5мм у водопроводной 3мм)
муфта резиновая переходная D40мм на D25мм - 2шт
Электрику в расчет не беру и так все ясно. Паяльник для труб обычно дают на прокат в магазине где покупаете трубы, там-же и обьяснят как пользоваться если кто не знает.

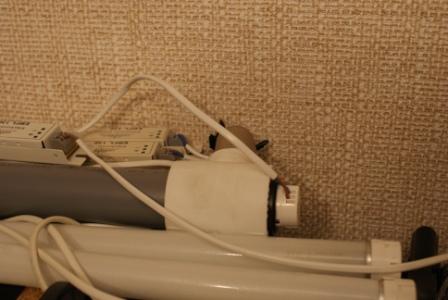

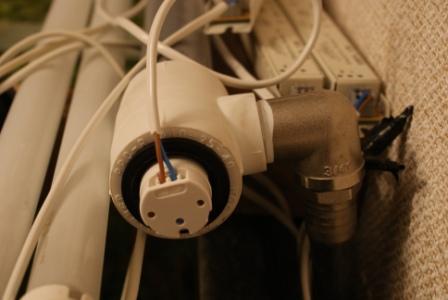

В итоге получается вот что, это со стороны подачи воды

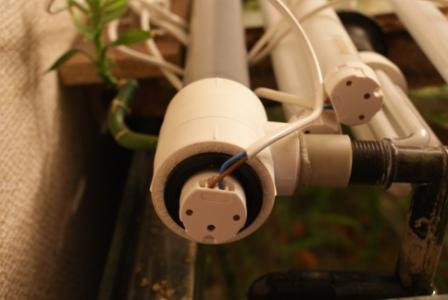

со стороны слива

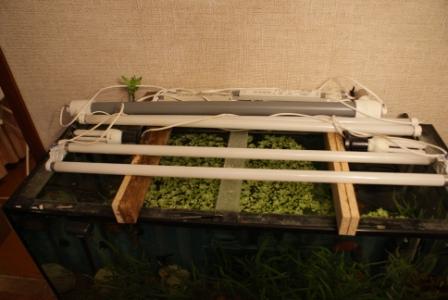

и общи

Стоимость без лампы 180р

Секрет в муфте?
Ну и аквариумом могли б похвастаться заодно...

Аватар пользователя иван
Россия
тольятти
Сообщения: 297

никакого секрета 20р в любом сантех магазине

Аватар пользователя VITALL
Россия
Гатчина
Сообщения: 948

Эти трубы устойчивы к ультрафиолету? Не "сохнут"?

Аватар пользователя иван
Россия
тольятти
Сообщения: 297

Не "сохнут", это относительно. В принципе любой пластик сохнет, это лишь вопрос времени. При стоимости конструкции 180р её можно выкинуть вместе с перегоревшей лампой, а вообще лет пять проживет. Только резинки менять периодически.

Аватар пользователя VITALL
Россия
Гатчина
Сообщения: 948

Да, я упустил, что именно резинки и могут высохнуть первыми.
Спасибо, идея замечательная на самом деле и зазор небольшой, экспозиция будет хорошей
А лампы применены обычные УФ от медицинской аппаратуры?
Какая мощность?

Аватар пользователя иван
Россия
тольятти
Сообщения: 297

Да, лампы медицинские. Мощность 30ватт длинна 90см. А насчет зазора, если взять не канализационную, а водопроводную трубу с маркировкой PN10 D40 , то зазор уменьшится до 2мм с каждой стороны, и площадь зазора будет равна диаметру 14мм, что равно внутреннему диаметру шланга внешнего фильтра Tetra EX1200.

Аватар пользователя иван
Россия
тольятти
Сообщения: 297

Свечение в ночи.

Аватар пользователя Владимир Сторожев

Сообщения: 406

все замечательно,вот только срок службы самой лампы в таких условиях раз в 10 сократится-рабочая температура не подходит и пары ртути будут быстро конденсироваться,что приведёт к быстрому снижению эфективности такой установки

Аватар пользователя euggn
Россия
Москва
Сообщения: 2882

Это точно. Бредовая затея.
Такую лампу есть смысл использовать в негерметичном проточном стерилизаторе (над лотком, в вентилируемом кожухе) - и сделать намного проще, и работать будет лучше.

Аватар пользователя Владимир Сторожев

Сообщения: 406

а самое неприятное-это быстрый выход из строя резиновых уплотнителей-их нужно изолировать от воздействия УФ лучей-в подобной кронструкции это не возможно-быстро герметичность нарушится
